PEEK5600CF30 es un material PEEK con un 30 % de carbono, fabricado por JUNDE. Su refuerzo de fibra de carbono le confiere una alta rigidez. El PEEK reforzado con fibra de carbono presenta valores de resistencia mecánica muy elevados.
El poli(éter éter cetona) (PEEK) es un polímero lineal cuya cadena principal está compuesta por enlaces arilo, cetona y éter. El PEEK posee una gran cantidad de anillos de benceno en su cadena molecular, por lo que su resistencia térmica es comparable a la de la poliimida. Además, dos cadenas de éter y un grupo renegado le otorgan flexibilidad y una excelente mano de obra. La estructura es la siguiente:
Rendimiento a altas temperaturas
Alta resistencia al desgaste
Resistencia mecánica y estabilidad dimensional
Resistencia a productos químicos agresivos
Alta integridad eléctrica
Alta pureza y bioinerte
Aeroespacial
Comida
Mecánica
Medicina
Petróleo y gas
Semiconductores
Iniciamos el proyecto de polimerización de PEEK en 2014 y completamos la prueba piloto en 2016. En 2018, Shandong Junhao HPP Co., Ltd. se estableció oficialmente en Jining, provincia de Shandong, China, para llevar a cabo la producción industrial de polimerización de PEEK. Finalmente, en 2019, completamos la producción de la cadena industrial de PEEK.
La modificación por préstamo suele ser el método de modificación más utilizado para materiales PEEK. Generalmente, se pueden añadir fibras, óxidos metálicos, rellenos inorgánicos y otros polímeros de alto peso molecular, como el PTFE, a las materias primas. El material compuesto de PEEK preparado mediante este método puede mejorar los defectos del PEEK mediante el efecto compuesto y mejorar considerablemente sus propiedades integrales.
Según su liquidez, se puede subdividir en: PEEK3600CF30; PEEK5600CF30; PEEK7600CF30. El PEEK3600CF30 es una partícula de PEEK pura de alta movilidad, mientras que el PEEK7600CF30 es una partícula de PEEK de baja movilidad.
| Artículo | Estándar o instrumento de prueba | Unidad | (PEEK + 30 % de fibra de carbono) PEEK3600CF30 | (PEEK + 30 % de fibra de carbono) PEEK5600CF30 | (PEEK + 30 % de fibra de carbono) PEEK7600CF30 |
|---|---|---|---|---|---|
| Resistencia a la tracción (23 °C) | ISO-527 | MPA | 230 | 230 | 240 |
| Módulo de tracción (23 °C) | ISO-527 | GPa | 23,9 | 23,8 | 23,8 |
| Alargamiento por tracción (23 °C) | ISO-527 | % | 1,5 | 1,5 | 2,5 |
| Resistencia a la flexión (23 °C) | ISO 178 | MPa | 360 | 360 | 360 |
| Módulo de flexión (23 °C) | ISO 178 | GPa | 22,3 | 22,1 | 22,1 |
| Resistencia a la compresión (23 °C) | ISO 604 | MPa | 280 | 280 | 280 |
| Resistencia al impacto con entalla LZOD | ISO 180/A | KJ/㎡ | 40 | 41 | 43 |

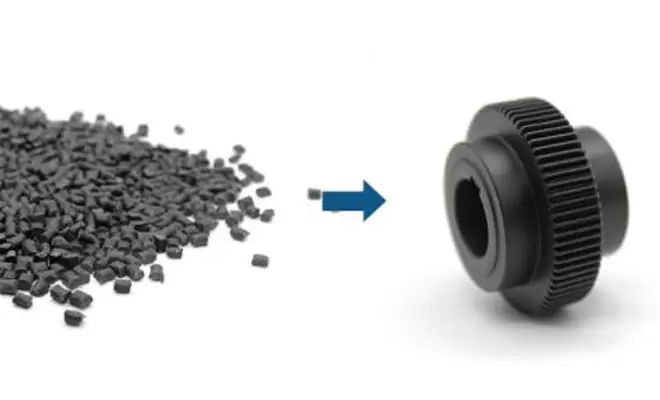

La mayoría de las máquinas de moldeo por inyección de tornillo alternativo estándar son capaces de moldear grados de PEEK con y sin relleno. Es posible producir en masa componentes complejos y de alto rendimiento sin recocido ni mecanizado convencional. Nuestros expertos técnicos pueden ayudar con el diseño y las variables del proceso, como el diseño de la máquina, la capacidad del cilindro, el diseño de tornillos y moldes, y la inyección.
Los termoplásticos PEEK se pueden utilizar en procesos y equipos de extrusión, incluyendo el recubrimiento de alambres, la extrusión de perfiles y la producción de películas, tubos, láminas y monofilamentos. Los grados con y sin relleno se extruyen fácilmente mediante tecnología convencional de procesamiento por fusión. Nuestro equipo técnico altamente experimentado puede ayudar a definir el diseño de la máquina y abordar cualquier desafío de procesamiento.
Las piezas moldeadas por compresión suelen ser más cristalinas, tienen un módulo y una resistencia a la tracción más altos, son más duras y presentan una menor ductilidad. Las fibras de vidrio y carbono se pueden combinar con PEEK para el moldeo por compresión. Nuestro equipo técnico recomienda a nuestros clientes que recozcan las piezas con secciones muy gruesas para aliviar las tensiones.
johannes.dai@jundehpp.de
Contacto
Español>
